、 用途
NDJ-1型旋轉式粘度計是用于測量液體的粘性阻力與液體的絕對粘度的新型儀器。廣泛適用于測定油脂、油漆、塑料、食品、藥物、膠粘劑等各種流體的粘度，是監測和控制生產中產品質量穩定的精密儀器。
二、 主要技術規格
測定范圍： 10—100000 mPa·s
轉子規格： 0、1、2、3、4號五種轉子（0號轉子可測低粘度至0.1 mPa·s）
儀器轉速： 6轉/分 12轉/分 30轉/分 60轉/分
測量誤差： ±5%（牛頓液體）
電 源： AC 220V±10V 50Hz
外形尺寸： 300×300×450mm
凈 重： 1.5kg（不包括支架）
三、 結構原理

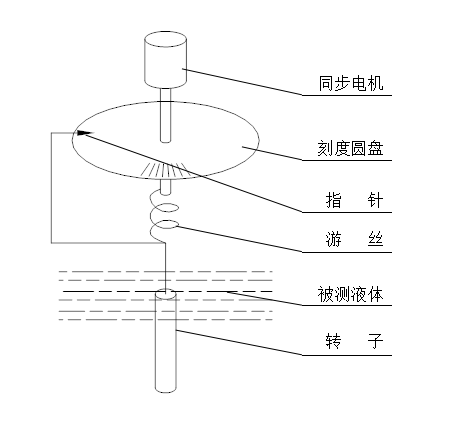

1. 如圖（1）
所示，同步電機以穩定的速度旋轉，連接刻度圓盤，再通過游絲和轉軸帶動轉子旋轉。如果轉子未受到液
體
致粘度時，應假定為較高的
粘度，試用由小到大的轉子
和由慢到快的轉速。原則是
高粘度的液體選用小的轉子，
慢的轉速；低粘度的液體選
用大的轉子和快的轉速。 圖4
c．系數：測定時指針在刻度盤上指示的讀數必須乘上系數表上的特定系數才為測得的絕對粘度（mpa·s）。即 η=k·α
式中：η = 絕對粘度
k = 系數
α = 指針?biāo)甘咀x數（偏轉角度）
d．頻率誤差的修正：當使用電源頻率不準時，可按下面公式修正。
實際粘度= 指示粘度·（名義頻率/實際頻率）
e．量程表
|
轉子 轉/分 |
60 |
30 |
12 |
6 |
|
0 |
10 |
20 |
50 |
100 |
|
1 |
100 |
200 |
500 |
1000 |
|
2 |
500 |
1000 |
2500 |
5000 |
|
3 |
2000 |
4000 |
10000 |
20000 |
|
4 |
10000 |
20000 |
50000 |
100000 |
f．系數表
|
轉/分 轉子 |
60 |
30 |
12 |
6 |
|
0 |
0.1 |
0.2 |
0.5 |
1 |
|
1 |
1 |
2 |
5 |
10 |
|
2 |
5 |
10 |
25 |
50 |
|
3 |
20 |
40 |
100 |
200 |
|
4 |
100 |
200 |
500 |
1000 |
六、注意事項
1．本儀器適于常溫環境下使用。
2．儀器必須在指定頻率和電壓允差范圍內測定，否則會影響測量精度。
3．盡可能利用支架固定儀器測定。如手持操作應保持儀器穩定和水平。
4．裝卸轉子時應小心操作，裝拆時應將連接螺桿微微抬起進行操作，不要用力過大，不要使轉子橫向受力，以免轉子彎曲。
5．裝上轉子后不得將儀器側放或倒放。
6．不得在未按下指針控制桿時開動電機，定要在電機運轉時變換轉速。
7．連接螺桿和轉子連接端面及螺紋處應保持清潔，否則將影響轉子的正確連接及轉動時的穩定性。
8．儀器升降時應用手托住儀器，防止儀器自重墜落。
9．每次使用完畢應及時清洗轉子（不得在儀器上進行轉子清洗），清潔后要妥善安放于轉子架中。
10．裝上0號轉子后不得在無液體的情況下“旋轉”以免損壞軸。
11．使用0號轉子時不用保護架。
12．不得隨意拆動調整儀器零件，不要自行加注潤滑油。
13．儀器搬動和運輸時應用橡皮筋將指針控制桿圈住，并套入黃色包裝套圈托起連接螺桿，然后用螺釘擰緊。
14．懸濁液、乳濁液、高聚物及其他高粘度液體中很多都是“非牛頓液體”其表觀粘度隨切變速度和時間變化而變化，故在不同的轉子、轉速和時間下測定，其結果不致是屬正常情況，并非儀器不準（般非牛頓液體的測定應規定轉子、轉速和時間）。
15．做到下列各點能測得較精確的數值：
a．精確地控制被測液體的溫度。
b．將轉子和保護架以足夠長的時間浸入被測液體同時進行恒溫，使其能與被測液體溫度致。
ｃ．保持被測液體的均勻性。
ｄ．測定時盡可能將轉子置于容器中心。
ｅ．防止轉子浸入液體時有氣泡附粘于轉子下面。
ｆ．變換轉子或轉速使刻度盤上的讀數偏高些。
ｇ．使用保護架進行測定。
ｈ．保證轉子的清潔。
ｉ．低于15mpa·s的液體選用0號轉子。
ｊ．電源頻率不準時按修正公式修正。
ｋ．水平炮調整正確，儀器上下升降時要緩慢進行，儀器保持平穩。
ｌ．指針在刻度盤上穩定后，用同視角讀數。
ｍ．嚴格按照使用操作規程進行操作。
